Главное. Энергопотребление супермаркета снижают через учёт по системам, устранение лишних нагрузок и согласованную настройку оборудования. Начинать стоит с холодильной установки, но проверять нужно весь магазин.
- Отделите расход холода от освещения, вентиляции, кондиционирования и собственного производства. Общий счёт показывает итог, но не причину перерасхода.
- До замены агрегатов проверьте обслуживание, уплотнения и расписания. Двери на витринах рассматривайте вместе с перенастройкой холодильной машины.
- Рекуперацию оценивайте по полезному теплу и дополнительному расходу электричества. Эффект подтверждайте измерениями при сопоставимых условиях.
Кто расходует электроэнергию
Холодильные камеры и торговое оборудование поддерживают температуру круглосуточно. ASHRAE приводит оценку 1996 года: на холод приходится примерно половина электрического потребления типичного супермаркета США. Это исторический ориентир, а не норматив для российского магазина: климат, режим торговли и состав оборудования могут существенно отличаться.
В баланс также входят свет, вентиляция, кондиционеры, электрическое отопление, горячая вода, кассы и розеточные приборы. Отдельного внимания заслуживают печи и другое оборудование пекарни: австралийское государственное руководство по продуктовой рознице выделяет приготовление пищи как потенциально значимую нагрузку. Единую процентную диаграмму без измерений переносить на конкретный объект нельзя.
Определите границу учёта: внешнее теплоснабжение не попадёт в электрический счёт, а часть вентиляции у арендатора может питаться от общедомового ввода. Перед сравнением объектов запишите, какие помещения и системы входят в показания счётчиков.
Учёт и мониторинг: как найти причину расхода
Для начала запросите историю показаний и составьте перечень линий электропитания. Выделите холодильную установку, освещение, климатическое оборудование и пекарню. Если постоянных приборов нет, инженер может организовать временные измерения. Сумму групповых показаний полезно сверять с вводом: разница подскажет, остались ли неучтённые потребители.
Расход на холод не ограничивается энергией компрессоров. Вентиляторы, электрическая оттайка, освещение витрин и обогрев против запотевания тоже расходуют энергию. У выносной системы эти нагрузки могут получать питание из разных щитов. Поэтому границу измерения фиксируют до начала работ и сохраняют после модернизации.
На одном графике сопоставляют электрическую нагрузку, время открытия магазина, выпечку, оттайки и наружную температуру. Для холода добавляют температуры витрин, параметры работы компрессоров и аварийные события. Документация Danfoss описывает совместную регистрацию расхода по объектам, температур, влажности и расписаний освещения: такой набор помогает перейти от общего сигнала к поиску причины.
Ночной расход сопоставляют с журналом смены: холод продолжает работать, возможны уборка и подготовка производства. Необъяснимую нагрузку проверяют на месте. У каждой тревоги должны быть получатель и отметка об устранении причины.
Не смешивайте мощность в кВт и энергию в кВт·ч. Пик нагрузки показывает одновременную работу оборудования, а накопленный расход — результат за период. Снизить пик и сократить месячное потребление можно разными действиями; в задании подрядчику нужно отдельно указать, какой результат требуется.

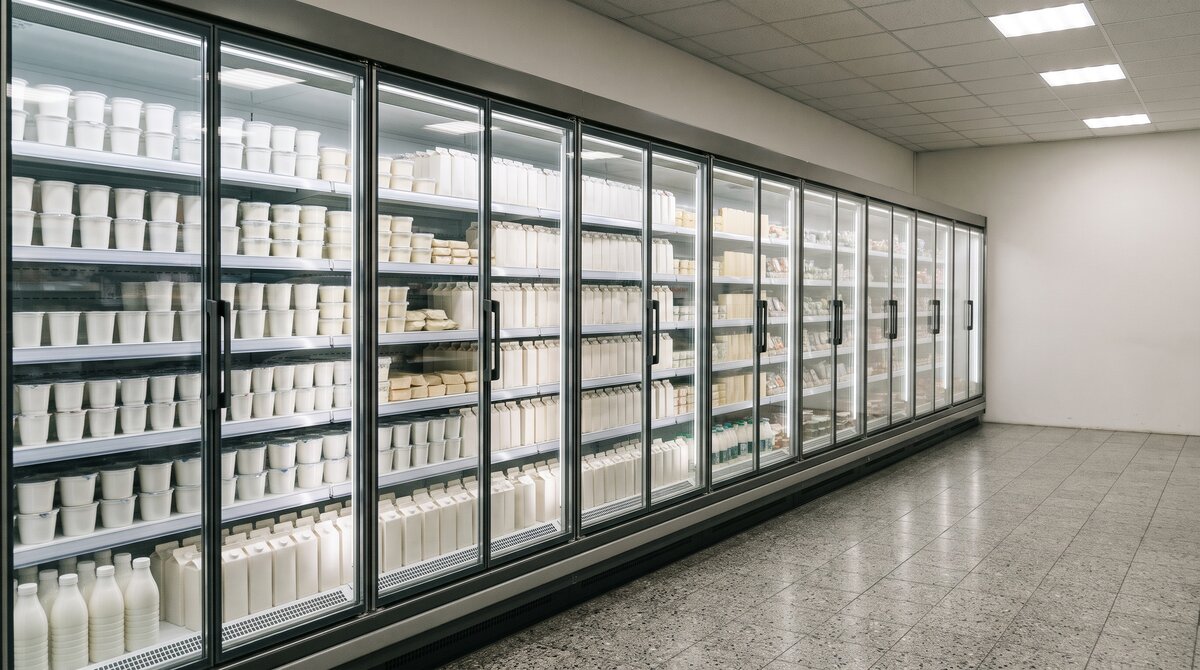

Двери на витринах: проверить нужно и централь
Через открытый проём горки поступает тёплый влажный воздух из зала. Стеклянные двери ограничивают этот приток и уменьшают потребность в холоде. Однако снижение холодильной нагрузки и снижение электрического расхода всего магазина — разные показатели. Из результата испытаний одной витрины нельзя получить готовый прогноз для супермаркета.
До установки дверей запросите подтверждение совместимости с конкретной горкой, описание доработок и режим после переоборудования. В перечень проверки включите закрывание створок, уплотнения, обогрев стекла и рам, уставки и оттайку. Настройки должен определить специалист с учётом конструкции оборудования; просто оставить прежнюю программу после доработки недостаточно для оценки результата.
Важная оговорка есть у BITZER: снижение потребности в холоде после установки дверей способно увеличить частоту пусков компрессоров. Централь, подобранная под открытые горки, может плохо работать при новой малой нагрузке. Поэтому одновременно оценивают минимальную производительность, работу ведущего компрессора и ступени подключения остальных.
В акте приёмки предусмотрите проверку расхода, частоты пусков и устойчивости температур днём и ночью. Для изменения регулирования компрессоров нужен расчёт применимости решения.
Централизованное холодоснабжение или отдельные агрегаты

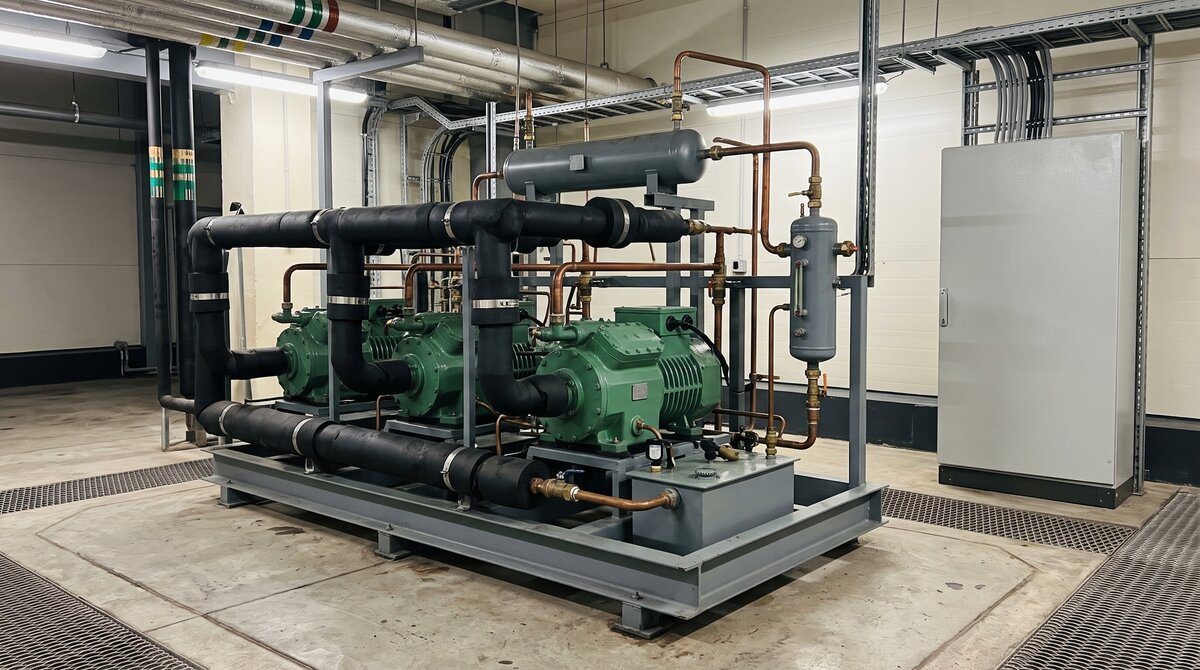

В центральной системе группа компрессоров обслуживает несколько холодильных потребителей через общие трубопроводы. В описании Copeland для схемы непосредственного охлаждения жидкий хладагент поступает к витринам, а пар возвращается к компрессорной группе; тепло отводится через наружный конденсатор. Среднетемпературные и низкотемпературные потребители в приведённой схеме имеют отдельные системы.
Производительность централи согласуют с текущим спросом, подключая компрессоры и регулируя их работу. BITZER в документации Maxi Rack описывает подбор сочетания компрессоров под нагрузку и возможность продолжать работу части установки при отказе отдельного компрессора. Это не означает полного резервирования: общие узлы и питание требуют отдельного рассмотрения.
Предварительно посмотреть состав такого оборудования можно в разделе каталога поставщика Склад Холода, посвящённом центральным холодильным машинам. Для инженерного сравнения затем нужны расчёт нагрузки, схема подключения и рабочие характеристики выбранной комплектации.
Отдельный агрегат обслуживает свой холодильный потребитель или группу; он тоже может быть выносным. Особый случай — оборудование со встроенным агрегатом. По ASHRAE, встроенные системы бывают с воздушным и жидкостным охлаждением конденсатора. При воздушном охлаждении тепло может поступать прямо в торговый зал, что нужно учитывать при расчёте кондиционирования.
Попросите сравнить годовой расход вариантов при одинаковых температурах хранения, погоде и расписании магазина, включая климатическую систему и вспомогательные потребители. Для реконструкции отдельно рассматривают трассы, доступ для сервиса и порядок переключения оборудования.
Рекуперация тепла в супермаркете: кому оно нужно

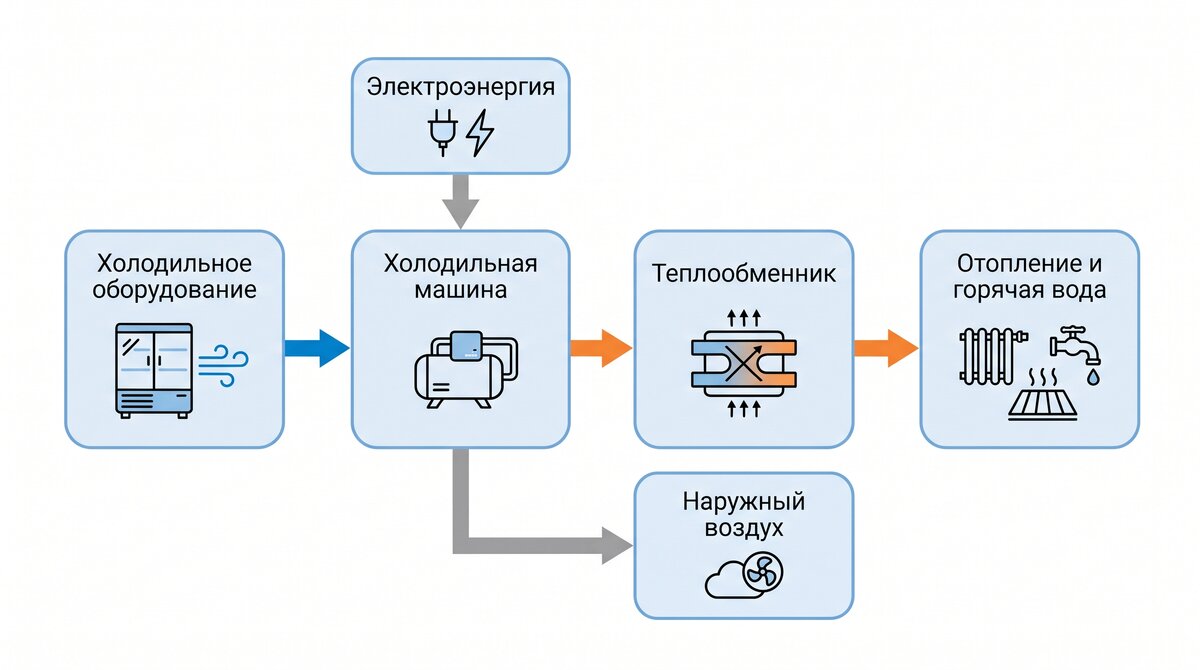

Тепло, отводимое холодильной системой, можно направить через теплообменник на отопление или подготовку горячей воды. Полезность рекуперации зависит от совпадения выработки и потребности: сколько тепла требуется, когда и при какой температуре. Летний избыток сам по себе не доказывает, что зимой система обеспечит нужное отопление.
Для проекта нужны графики потребности в тепле и нагрузки холодильной машины, температуры подающей и обратной воды. Danfoss на примере CO₂-систем показывает: повышение давления ради получения тепла может увеличивать электрический расход. Температура возвращающейся воды тоже влияет на использование тепла.
Результат следует принимать по полезно переданному теплу и электрическому расходу всей связанной системы, включая насосы. Отдельно учитывают замещённый источник: электрический нагрев, котёл или внешнее теплоснабжение. Если вытесняется другой энергоноситель, счётчик электричества может показать рост при сокращении общего расхода покупной энергии. Это нужно показать раздельно, с понятным способом пересчёта.
В решении Danfoss при ограничениях приоритет отдаётся охлаждению. В проекте магазина закрепляют приоритеты автоматики, отвод неиспользуемого тепла и ответственного за совместную наладку холода и отопления.
Свет, вентиляция и пекарня
Повышать энергоэффективность магазина можно параллельно с обследованием холода. Для освещения проверьте расписание зала, наружных светильников и подсобных помещений, работу датчиков присутствия и возможности перехода на LED. При замене фиксируют и качество освещения: снижение расхода не должно достигаться за счёт ухудшения видимости товара и рабочих мест.
У вентиляции и кондиционеров проверьте фильтры, датчики и фактический график работы. Если поток воздуха направлен на открытую горку, он может нарушать её воздушную завесу; расположение решёток рассматривают вместе с холодильным оборудованием. Сокращение вентиляции требует согласования с назначением помещений и технологией производства, а не общего отключения по таймеру.
В пекарне сравните время включения печей с производственным планом. Рекомендации ENERGY STAR предусматривают прогрев по необходимости, сокращение ненужного холостого режима и проверку термостатов. Расписание вытяжки увязывают с работой оборудования. Такой аудит полезно вести отдельно: изменение объёма выпечки иначе можно ошибочно принять за результат модернизации холода.
Что внедрять первым и как принимать результат
- Зафиксировать исходное состояние. Границы учёта, графики нагрузки, рабочие температуры, расписания и состав оборудования. Назначить человека, который сопоставит данные до и после работ.
- Устранить подтверждённые эксплуатационные потери. Проверить уплотнения, чистоту теплообменников, исправность датчиков и ненужную работу света или нагрева. Изменения и даты занести в журнал.
- Согласовать регулирование. Оценить оттайку, обогрев против запотевания и работу компрессоров на малой нагрузке. Проверить совместимость предполагаемых изменений с оборудованием.
- Рассчитать переоборудование. Перед установкой дверей, заменой централи или внедрением рекуперации сравнить варианты проекта. Уточнить вспомогательный расход, условия обслуживания и влияние мер друг на друга.
- Подтвердить эффект. Сравнить расход при сопоставимых погоде, режиме торговли и выпуске продукции. Одновременно проверить температуры хранения, тревоги и устойчивость работы.
Экономию от разных мероприятий нельзя без проверки складывать. Двери уменьшают нагрузку, под которую затем настраивают компрессоры; замена подсветки влияет и на теплоприток внутри витрины. В плане работ нужен общий ожидаемый результат для выбранной границы учёта, а не сумма процентов из отдельных предложений.
Вопросы и ответы
Можно ли оценить магазин по расходу на площадь?
Да, как исходный ориентир. Для сравнения нужно одинаково определить площадь и учесть часы работы, наличие пекарни, холодильное оснащение и границы электроснабжения. Один удельный показатель не объясняет причину отклонения.
Достаточно ли поставить диспетчеризацию?
Она даёт данные и инструменты управления, но за сигналом должно следовать действие. При выборе системы уточните доступ к архиву, выгрузку показаний, перечень подключаемых приборов и ответственность за обработку тревог.
Стоит ли начинать с замены центральной машины?
Сначала стоит понять, какая нагрузка останется после ремонта и предполагаемой установки дверей. При выборе новой машины важны работа на минимальной нагрузке и годовой расход, а не только максимальная холодопроизводительность.
Нужно ли сразу внедрять рекуперацию?
Её имеет смысл рассчитывать, когда известны потребность в тепле и режим холодильной установки. Без этих данных невозможно обоснованно выбрать теплообменник и оценить результат для магазина.
Первое решение директора — организовать учёт и устранить найденные потери. Крупные изменения следует принимать по измеряемому результату всей затронутой системы, сохраняя заданные условия хранения продуктов.
Источники
- ASHRAE Handbook — Refrigeration, глава 15 «Retail Food Store Refrigeration and Equipment».
- Правительство Австралии, отраслевое руководство «Food and grocery stores».
- ENERGY STAR, «Energy and Water Efficiency Checklist for Supermarkets and Grocery Stores».
- Copeland, описание холодильных схем «The Systems», разделы «Centralized Direct Expansion System» и «Distributed Direct Expansion System».
- BITZER, техническая статья «CO₂ systems in commercial refrigeration».
- BITZER, брошюра «Multiple Compressor Systems — Parallel Compressor Racks», BA-507-3 AUS, раздел «Maxi Rack».
- Danfoss, «Total energy solutions for supermarkets», раздел «Management tools make for operational stability & efficiency».
- Danfoss, технический материал «Turning cooling into heating — How CO₂ refrigeration powers 100% space heating».
